Bueno, malas noticias para mi...anoche termine de armar todo, y tenía a mi mujer taladrandome la cabeza, el tema es q conecte al return pero al reves..el imput del pre a retorno del ampli y el out del pre a la gutarra...pedazo de cagada me mande, esta mañana probe con las conexiones como corresponde, :
Anduvo en baja bien, cuando active la alta, una distirsion muy sorda y pobre. Cuando activaba el swich para más gain con el capacitor 1 uf se entrecortaba el sonido. ..segui probando todo ahora en alta pega un chiflido y en baja tiene muy poco volumen y cuando machaco las cuerdas da como un salto de volumen...
En un momento sintonizo una emisora de fm también jaja que desastre
La continuidad de pistas y soldaduras estan bien, recuen medi
Anduvo en baja bien, cuando active la alta, una distirsion muy sorda y pobre. Cuando activaba el swich para más gain con el capacitor 1 uf se entrecortaba el sonido. ..segui probando todo ahora en alta pega un chiflido y en baja tiene muy poco volumen y cuando machaco las cuerdas da como un salto de volumen...
En un momento sintonizo una emisora de fm también jaja que desastre
La continuidad de pistas y soldaduras estan bien, recuen medi
Yo no entiendo porque tantos problemas con lo facil que es este circuito me da que pensar que al gue no acierta es porque se acelera en los procesos.vamos a ver 1er etapa pcb metodo planchado y al acido.2er etapa soldar toda la zona una capa fina a toda la pcb.er etapa testear que no hayan fallos 4er etapa orificios a 0.8mm
5er etapa soldar resistencias e zocalos
6er etapa condensadores y puentes
7er etapa soldar los switch jack y resto
8er etapa trafos e filamentos y interruptor etc.
8er etapa ...probar circuito.
9er etapa caja chasis y montar todo
10er etapa disfrutar.y La mas importante antes de la 1er etapa testear todos los componentes.resultado final exito.
5er etapa soldar resistencias e zocalos
6er etapa condensadores y puentes
7er etapa soldar los switch jack y resto
8er etapa trafos e filamentos y interruptor etc.
8er etapa ...probar circuito.
9er etapa caja chasis y montar todo
10er etapa disfrutar.y La mas importante antes de la 1er etapa testear todos los componentes.resultado final exito.
Bueno, ya solucione, eran unas pistas que habia anulado y hecho con cable apantallado que en vez de aislar parecia una antena de radiofrecuencias. Corte esos apantallados y funciona bien bien. Solo tengo que sacar esos cables y hacer las pistas cortas con alambre fino...y eliminar algun hum que tengo, que debe ser por eso, pero lo voy a hacer mas tarde, ahora me entusiasme y lo estoy usando!
#2156 bueno, gracias! Esto es lo primero que hago de electronica, asi que gracias a ustedes por su ayuda! Suena muy lindo, sólo tengo que quitar el hum de fondo, que no es mucho pero no desaparece cuando toco, pero lo importante es que esta andando y se que lo voy a corregir! Suena muy bien, tiene un ataque bárbaro!
Alejandro Bakich escribió:ah! Disculpa mi ignorancia, ya me habia puesto mal porque compre un lote de diez trafos jaja
Nada que disculpar............ todo se va aprendiendo y "OJO" mucho cuidado con la HT, este sircuito ya lleva resistencias para descargar los electrolíticos de alimentación, pero tardan tras apagarlo, y si metes mano en otros equipos de válvulas muchos ni los llevan.... Esto siempre te lo repetirán!!! incluso hay gente en DIY que se niega a ayudar a quien no tiene un mínimo de conocimietos, y me alegro por tus trafos y haberte quitado el miedo a que no te sirviesen ;-)

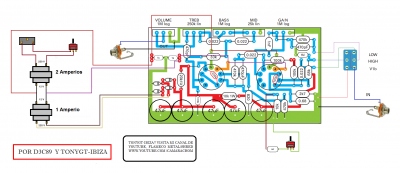

#2158 hola tony !ahi te subo el schematic:
En la llave high low puse la resistencia de un mega, puenteando a un pin d la llave que tiene masa , puse la resistencia 470k y el 470pf que van al gain los dos soldados en paralelo y a la llave, el capacitir 022pf que va a la reja 1 y la resistencia de 68k que va a la reja 2. Todo eso lo saque del circuito y lo armé de la misma forma pero en la llave. Los cables de esa llave y el input son con malla pero no conecte las mallas a ningun lado porque estoy indeciso...
En la llave high low puse la resistencia de un mega, puenteando a un pin d la llave que tiene masa , puse la resistencia 470k y el 470pf que van al gain los dos soldados en paralelo y a la llave, el capacitir 022pf que va a la reja 1 y la resistencia de 68k que va a la reja 2. Todo eso lo saque del circuito y lo armé de la misma forma pero en la llave. Los cables de esa llave y el input son con malla pero no conecte las mallas a ningun lado porque estoy indeciso...
